非破壊でボルトとコンクリートを検査
誰でも手軽に客観的に検査できる
JIS Z 2339:2024 非破壊試験-ボルト接合部の機械インピーダンスの測定方法
| 非破壊で測定するBOLT-Tester ボルトテスターならもう迷わない 簡易的な非破壊検査装置です。 衝撃加速度計を内蔵したハンマでボルト、ナットを打撃し、 打撃時の反力の時間波形によって健全性を評価します。 パソコンで測定、データ保存を行うことが出来ます。 |
 |
|---|
・測定データが残らない
・あと施工アンカーの引張試験は時間と費用と構造物への
ダメージがある
 測定がかんたん |
|
| ハンマで測定対象（ボルトやナット）を打撃するだけ | |
 スピーディにわかる |
|
| その場で測定結果を確認できる | |
 高い精度での検査 |
|
| ボルトの固着状態や亀裂・破断の検査 ナットのゆるみ検査ができる |
|
 多様な使用用途 |
|
| アンカーボルトの定着状態の確認 大型車両のホイールボルト・ナットのゆるみ検査 橋梁に使用される添接部のボルト調査 標識柱や街路灯など様々なアンカーボルトのゆるみ・破断の確認 ベルトコンベアなどの振動が多い機械設備のゆるみが懸念される ボルト調査 |
| 非破壊でコンクリートの健全性を検査 コンクリートテスターでコスト削減 非破壊によるコンクリートの圧縮強度推定装置です。 たたいた圧縮強度の推定値が数値として表示されるため、 コンクリートの状況を把握することが出来ます。 パソコンに接続するとデータを取り出すことが可能です。 |
 |
|---|
| 測定がかんたん |
|
| ハンマでコンクリートを打撃するだけ | |
 専門的知識不要 |
|
| 誰でも測定できる | |
 全ての打撃データは内部メモリーに記録可能 |
|
| 50万データ以上記録可能 データUSB接続にてPCへ転送可能 |
|
 多機能 |
|
| コンクリートの強度推定 表層の浮き・剥離などの劣化度合いの検知が可能 |

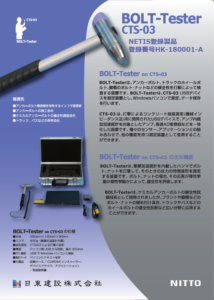

| ボルトテスター （BTS）
|

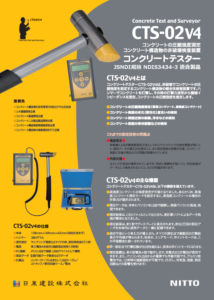

コンクリートテスター （CTS）
|
|---|
～ボルトテスター～
◆規格
JIS Z 2339:2024 非破壊試験-ボルト接合部の機械インピーダンスの測定方法
◆要領
日本建築あと施工アンカー協会「あと施工アンカー点検・診断要領（案）-取付物固定用-」
◆新技術登録
NETIS 登録番号：HK-180001-VE
国交省 橋梁・トンネルの点検支援技術性能カタログ
掲載番号：BR020028（橋梁）
TN020015（トンネル）
～コンクリートテスター～
◆規格
日本非破壊検査協会 NDIS 3434-36:2017
「コンクリートの非破壊試験-打撃試験方法 第3部：機械インピーダンス試験方法」
◆要領
日本建築学会「建物の火害診断および補修・補強方法指針・同解説」
農林水産省「農業水利施設の機能保全の手引き」
北海道「既設砂防堰堤緊急改築調査設計基準（案）」
水産工学研究所「漁港施設における機械インピーダンス法を用いたコンクリート強度推定
運用マニュアル（案）」
◆新技術登録
国交省 橋梁・トンネルの点検支援技術性能カタログ
掲載番号：TN020014（トンネル）
